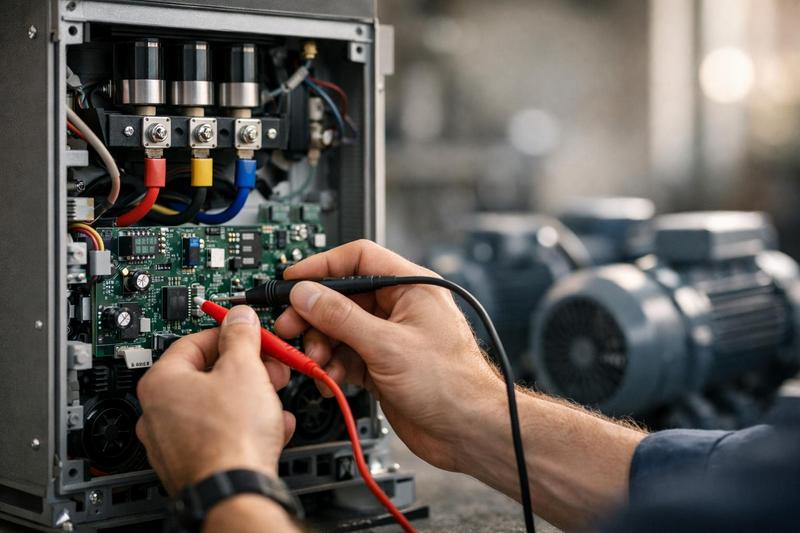

Le fonctionnement d’un onduleur triphasé fascine autant les ingénieurs électriciens que les développeurs curieux comme moi. Je travaille chaque jour sur des systèmes complexes, et je sais combien il est précieux de maîtriser les bases d’une technologie avant de l’intégrer dans un projet concret. Cet article vous propose une exploration claire et structurée des principes qui gouvernent ces équipements au cœur de l’industrie moderne.
Un convertisseur AC/DC/AC triphasé, c’est bien plus qu’un simple composant électronique : c’est le chef d’orchestre qui pilote des moteurs industriels, alimente des énergies renouvelables et garantit la continuité de service dans des secteurs critiques comme la santé. Avec des puissances qui dépassent couramment les 100 kW dans les installations industrielles, comprendre la modulation de largeur d’impulsion et la commutation des transistors IGBT devient une compétence essentielle.
Je vous guide ici à travers les composants et la topologie d’un onduleur triphasé, la conversion du courant continu en courant alternatif, la technique MLI et les applications industrielles concrètes qui font de cet équipement un pilier incontournable de l’électronique de puissance contemporaine.
Voici ce que je retiens sur le fonctionnement d’un onduleur triphasé.
- Six transistors IGBT convertissent le courant continu en alternatif triphasé.
- La MLI sinusoïdale génère trois tensions déphasées de 120°.
- Le bus continu stabilise l’alimentation grâce aux condensateurs de filtrage.
- Le variateur de vitesse peut réduire la consommation énergétique de 50 %.
- Les onduleurs modernes atteignent un rendement supérieur à 98 %.
Les composants et la topologie d’un onduleur triphasé
Avant de plonger dans la mécanique interne, il faut poser les bases : un onduleur triphasé est une architecture précise, dont chaque composant joue un rôle déterminant dans la qualité de la conversion électrique. J’aime comparer ça à un programme bien structuré : si un module flanche, tout le système en pâtit.
Le pont en H triphasé : colonne vertébrale de l’onduleur
La structure fondamentale d’un onduleur triphasé repose sur un pont en H triphasé, composé de six interrupteurs électroniques répartis en trois bras. Chaque bras alimente une phase de sortie. Cette topologie permet de générer trois tensions alternatives déphasées de 120° entre elles, condition indispensable pour alimenter un moteur asynchrone triphasé ou injecter de l’énergie dans un réseau électrique.
Chaque bras comprend deux transistors montés en série entre le bus continu positif et le bus négatif. Un seul transistor par bras conduit à la fois. Cette règle évite le court-circuit du bus continu, une faute que tout développeur de systèmes embarqués reconnaîtrait immédiatement comme une erreur fatale.

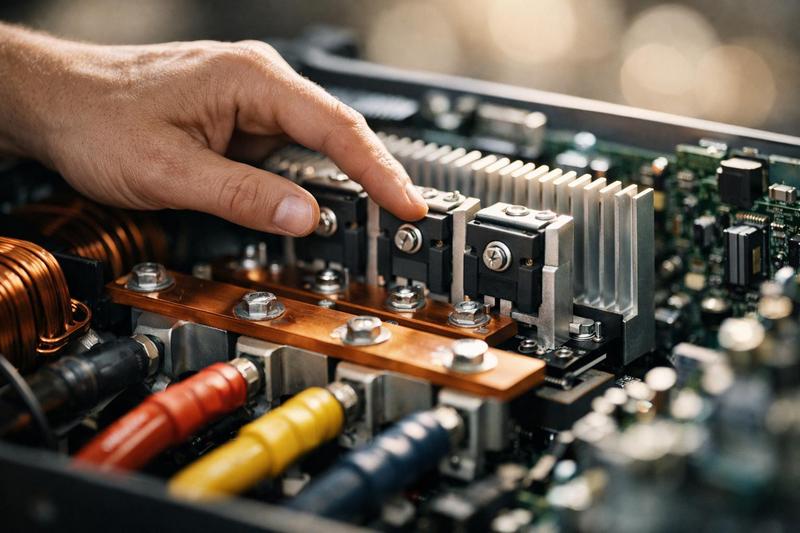

Les transistors IGBT et MOSFET : les interrupteurs haute performance
Les composants de commutation modernes sont principalement des transistors IGBT (Insulated Gate Bipolar Transistor) ou des MOSFET. L’IGBT domine dans les applications de forte puissance, au-delà de quelques kilowatts, grâce à sa capacité à supporter des tensions élevées avec des pertes par conduction maîtrisées. ABB Group et Schneider Electric intègrent massivement ces composants dans leurs variateurs industriels.
Les MOSFET, eux, excellent à haute fréquence de découpage et dans les applications de faible puissance. Chaque transistor est associé à une diode de roue libre montée en antiparallèle. Cette diode assure la continuité du courant dans les charges inductives lors des phases de commutation, protégeant ainsi l’ensemble du circuit.

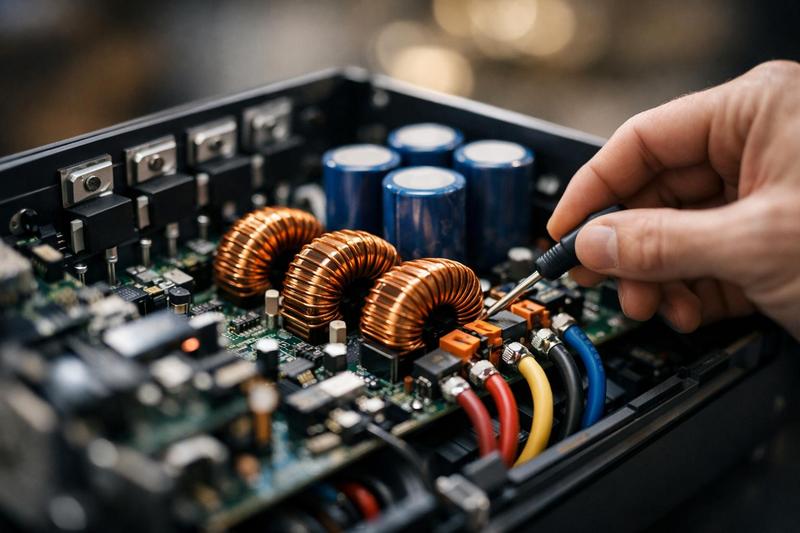

La tension de bus continu et les condensateurs de filtrage
Le bus continu constitue la source d’énergie directe des transistors. Il est maintenu stable par des condensateurs électrolytiques de forte capacité, qui filtrent l’ondulation de tension issue du redresseur en amont. Voici les composants clés que l’on retrouve systématiquement dans cette architecture :
- Condensateurs de bus continu pour le lissage de la tension
- Résistance de précharge pour limiter le courant d’appel au démarrage
- Inductances de bus pour réduire les harmoniques de courant
- Capteurs de courant par effet Hall pour la régulation en boucle fermée
- Circuit de commande des grilles pour piloter les transistors avec précision
Un bureau d’études spécialisé en électronique intervient souvent pour dimensionner ces composants selon les contraintes thermiques et électriques du projet. Si vous travaillez sur un système nécessitant ce type d’expertise, je vous recommande de consulter les missions d’un bureau d’étude en électronique pour cadrer votre besoin dès la conception.
Un onduleur triphasé industriel standard embarque jusqu’à 6 transistors IGBT capables de commuter plusieurs milliers de fois par seconde — une cadence qu’aucun composant mécanique ne pourrait tenir. C’est précisément cette rapidité qui rend le fonctionnement d’un onduleur triphasé aussi puissant.
La conversion du courant continu en courant alternatif triphasé
Une fois la topologie comprise, la question centrale devient : comment ces transistors transforment-ils concrètement une tension continue en trois tensions alternatives synchronisées ? C’est là que le génie de l’électronique de puissance révèle toute son élégance, et franchement, chaque fois que j’y réfléchis, je trouve ça aussi logique qu’un bon algorithme bien pensé.
Le principe de commutation séquentielle des bras
La conversion repose sur une commutation séquentielle des transistors selon des séquences précises. Le contrôleur envoie des signaux de commande aux grilles des IGBT, activant alternativement le transistor haut et le transistor bas de chaque bras. En combinant les états des trois bras, on génère huit configurations de tension possibles, dont six vecteurs actifs et deux vecteurs nuls.
Ces vecteurs de tension, représentés dans l’espace vectoriel, forment un hexagone régulier. En faisant tourner le vecteur de tension résultant à fréquence constante dans cet espace, on synthétise un système triphasé équilibré. La fréquence de rotation du vecteur détermine directement la fréquence de sortie de l’onduleur.
Du redresseur au bus continu : la chaîne de conversion complète
Dans un convertisseur AC/DC/AC complet, la tension du réseau passe d’abord par un redresseur triphasé qui transforme l’alternatif en continu. Ce bus continu, typiquement autour de 540 V pour un réseau 380 V, alimente ensuite l’étage onduleur. Cette architecture en deux étages offre une grande flexibilité : on peut faire varier indépendamment la fréquence et l’amplitude de la tension de sortie.
Dans les applications photovoltaïques, le bus continu est directement alimenté par les panneaux solaires. L’onduleur Fronius Symo, très répandu dans les installations triphasées résidentielles et tertiaires, utilise précisément ce principe pour injecter l’énergie solaire dans le réseau. Si vous envisagez une installation de ce type, les détails d’un kit solaire autoconsommation 3000 W vous donneront une vision concrète de la chaîne de conversion.
La régulation de la fréquence et de l’amplitude de sortie
Le contrôleur de l’onduleur ajuste en temps réel deux paramètres fondamentaux :
- La fréquence de sortie, déterminée par la cadence de rotation du vecteur spatial
- L’amplitude de la tension, modulée par le taux de modulation appliqué
- Le déphasage entre les trois phases, maintenu rigoureusement à 120°
- L’équilibre des courants de phase pour éviter les déséquilibres nuisibles
- La compensation des harmoniques pour respecter la norme CEI 61800
Cette régulation s’appuie sur des boucles de contrôle PI (Proportionnel-Intégral) qui comparent en permanence les valeurs mesurées aux consignes. La Commission Électrotechnique Internationale (CEI) encadre ces performances dans ses normes, garantissant l’interopérabilité entre équipements de différents fabricants. Un variateur de vitesse moderne réalise ces calculs en quelques microsecondes, ce qui exige des microcontrôleurs ou DSP de haute performance.
La modulation de largeur d’impulsion MLI dans un onduleur triphasé
La modulation de largeur d’impulsion est sans doute la technique la plus ingénieuse au cœur du fonctionnement d’un onduleur triphasé. Quand j’explique ce principe à des collègues développeurs non électriciens, je leur dis que c’est un peu comme faire du rendu graphique par dithering : on crée une illusion de continuité à partir d’une suite d’états discrets.
Le principe fondamental de la MLI sinusoïdale
La MLI sinusoïdale consiste à comparer un signal de référence sinusoïdal basse fréquence à un signal triangulaire haute fréquence, appelé porteuse. Lorsque la sinusoïde de référence dépasse la porteuse triangulaire, le transistor haut du bras correspondant est activé. Dans le cas inverse, c’est le transistor bas qui conduit. Ce processus génère une série d’impulsions de largeur variable dont la valeur moyenne reproduit fidèlement la sinusoïde de référence.
Pour un onduleur triphasé, trois signaux de référence déphasés de 120° sont comparés à la même porteuse triangulaire commune. Cette synchronisation garantit l’équilibre du système triphasé en sortie. La fréquence de découpage, typiquement comprise entre 2 kHz et 20 kHz selon les applications, détermine la qualité spectrale de la tension de sortie.
La MLI vectorielle et la commande vectorielle avancée
La MLI vectorielle, ou SVM (Space Vector Modulation), représente une évolution majeure par rapport à la MLI sinusoïdale classique. Elle exploite directement les vecteurs de tension de l’onduleur dans l’espace vectoriel pour synthétiser le vecteur de tension désiré. Cette approche offre un taux d’utilisation du bus continu supérieur d’environ 15 % par rapport à la MLI sinusoïdale standard.
L’IEEE a largement documenté les avantages de cette technique dans ses publications sur l’électronique de puissance. La commande vectorielle qui en découle permet de contrôler indépendamment le flux et le couple d’un moteur synchrone à aimants permanents ou d’un moteur asynchrone triphasé, avec une précision comparable à celle d’un moteur à courant continu.
Avec une fréquence de découpage de 10 kHz, un onduleur triphasé réalise 10 000 cycles de commutation par seconde — soit autant de décisions de contrôle que certains systèmes temps réel industriels. C’est cette densité de calcul qui explique la précision remarquable du fonctionnement d’un onduleur triphasé moderne.
La gestion des harmoniques et la compatibilité électromagnétique
La commutation rapide des transistors génère inévitablement des harmoniques de tension. Ces perturbations doivent être maîtrisées pour respecter la norme IEC 61000 relative à la compatibilité électromagnétique (CEM). Plusieurs solutions techniques permettent de réduire la distorsion harmonique totale (THD) :
- Filtres LC en sortie pour lisser la tension avant le moteur ou le réseau
- Augmentation de la fréquence de découpage pour repousser les harmoniques vers les hautes fréquences
- Inductances de mode commun pour atténuer les perturbations conduites
- Topologies multiniveaux comme le convertisseur NPC (Neutral Point Clamped) pour réduire les sauts de tension
- Blindage des câbles de puissance pour limiter le rayonnement électromagnétique
Les convertisseurs multiniveaux, comme l’onduleur à cinq niveaux, génèrent des formes d’onde plus proches d’une sinusoïde pure, réduisant ainsi les contraintes sur les filtres de sortie et améliorant le rendement énergétique global du système. Cette architecture, longtemps réservée aux très hautes puissances, se démocratise progressivement grâce à la baisse des coûts des composants semi-conducteurs.
Les applications industrielles et avantages d’un onduleur triphasé
Comprendre le fonctionnement d’un onduleur triphasé prend tout son sens quand on mesure l’étendue de ses applications concrètes. Lors du Salon Global Industrie à Lyon, j’ai pu observer des démonstrations impressionnantes de variateurs de vitesse pilotant des lignes de production entières avec une précision déconcertante. Ces équipements sont partout, souvent invisibles, toujours indispensables.

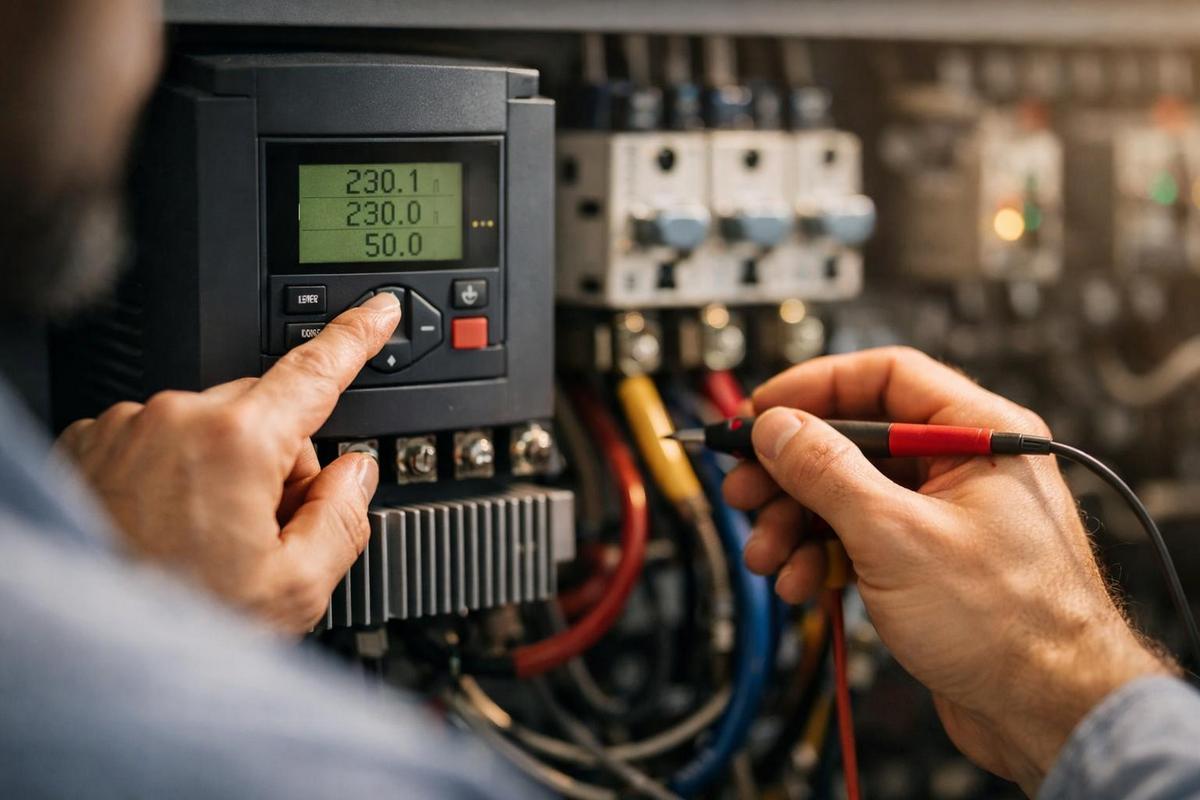

Le contrôle de vitesse des moteurs industriels
L’application la plus répandue reste le contrôle de vitesse des moteurs asynchrones triphasés dans l’industrie. Un variateur de vitesse intégrant un onduleur triphasé permet d’ajuster en continu la fréquence et la tension d’alimentation du moteur, adaptant ainsi sa vitesse de rotation aux besoins réels du processus. Les économies d’énergie peuvent atteindre 50 % sur des applications de pompage ou de ventilation par rapport à un démarrage direct.
Schneider Electric estime que l’adoption généralisée des variateurs de vitesse dans l’industrie française pourrait réduire la consommation électrique industrielle de plusieurs térawattheures par an. Dans mon secteur de la santé, ces équipements pilotent les systèmes de ventilation des salles propres et les pompes de dialyse, où la fiabilité est absolument non négociable.
Les alimentations sans interruption et les énergies renouvelables
Les alimentations sans interruption triphasées (ASI triphasées) constituent un autre domaine d’excellence des onduleurs triphasés. Elles protègent les datacenters, les blocs opératoires et les infrastructures critiques contre les micro-coupures et les variations de tension du réseau. L’onduleur triphasé assure la continuité de service en basculant sur batterie en quelques millisecondes.
Dans les installations photovoltaïques de grande puissance, l’onduleur solaire triphasé assure l’injection réseau en respectant les exigences de qualité de puissance. La gestion du facteur de puissance et de la puissance réactive injectée est pilotée en temps réel par l’algorithme de contrôle. Ces systèmes s’appuient sur des protocoles de communication réseau robustes — un sujet que j’explore également dans mon article sur le fonctionnement d’un switch réseau, qui joue un rôle clé dans la supervision de ces installations.
Les avantages décisifs face aux autres topologies
L’onduleur triphasé s’impose face aux solutions monophasées pour plusieurs raisons techniques et économiques majeures :
- Puissance massique supérieure grâce à la distribution équilibrée sur trois phases
- Ondulation de couple quasi nulle sur les moteurs triphasés, réduisant les vibrations mécaniques
- Rendement énergétique élevé, couramment supérieur à 97 % sur les modèles récents
- Dimensionnement des câbles optimisé pour une puissance transmise équivalente
- Compatibilité native avec les réseaux industriels basse et moyenne tension
- Scalabilité facilitée grâce aux topologies modulaires et aux convertisseurs multiniveaux
Les onduleurs triphasés modernes affichent des rendements dépassant 98 %, contre 85 à 90 % pour les technologies des années 1990. Cette progression illustre à quel point la maîtrise du fonctionnement d’un onduleur triphasé a transformé l’efficacité des entraînements électriques industriels en trois décennies.
La dissipation thermique reste le principal défi à gérer. Les pertes par commutation et les pertes par conduction des IGBT produisent de la chaleur qu’il faut évacuer efficacement via des refroidisseurs à ailettes ou des systèmes de refroidissement liquide. Un dimensionnement thermique rigoureux conditionne directement la durée de vie de l’équipement et sa densité de puissance. C’est un paramètre que j’intègre systématiquement dans mes analyses de systèmes embarqués critiques, au même titre que la redondance logicielle.
Ce que je retiens du fonctionnement d’un onduleur triphasé
Voici les points clés à garder en tête : composants, conversion, modulation et applications, organisés pour aller à l’essentiel.
| Thème | Élément clé | Rôle principal | Point à retenir |
|---|---|---|---|
| Topologie | Pont en H triphasé | Génère 3 tensions déphasées de 120° | 6 transistors IGBT répartis en 3 bras |
| Composants | IGBT et MOSFET | Commutent plusieurs milliers de fois par seconde | IGBT pour forte puissance, MOSFET pour haute fréquence |
| Conversion | Bus continu | Alimente les transistors en tension stable | Typiquement 540 V pour un réseau 380 V |
| Modulation | MLI sinusoïdale et SVM | Synthétise une tension alternative à partir d’états discrets | La SVM améliore l’utilisation du bus de 15 % |
| Harmoniques | Filtres LC, topologies multiniveaux | Réduisent la distorsion harmonique totale (THD) | Conformité à la norme IEC 61000 |
| Applications | Variateurs, ASI, photovoltaïque | Contrôle de vitesse, continuité de service, injection réseau | Rendement supérieur à 98 % sur les modèles récents |
Une vidéo pour mieux comprendre le fonctionnement d’un onduleur
Je vous ai déniché une ressource vraiment utile pour approfondir ce sujet. La chaîne YouTube Mentalité Ingénieur propose une vidéo claire sur le fonctionnement des onduleurs. Elle vient compléter parfaitement cet article. Précision importante : cette vidéo appartient entièrement à ses créateurs, pas à moi.
Maîtriser le fonctionnement d’un onduleur triphasé ouvre des horizons concrets
Le fonctionnement d’un onduleur triphasé n’a plus de secrets pour vous désormais. De la commutation des transistors IGBT jusqu’à la modulation MLI, chaque étape joue un rôle précis dans la qualité du courant produit.
Dans mon quotidien de développeur en santé, je côtoie des équipements critiques où le contrôle de vitesse des moteurs asynchrones garantit la fiabilité des soins. Comprendre ces mécanismes me rend plus efficace sur le terrain.
Comme lors d’un long run sur les pentes de la Croix-Rousse, la régularité paie. Approfondissez maintenant la commande vectorielle et les variateurs de vitesse pour aller encore plus loin dans vos projets électroniques.
Vos questions sur le fonctionnement d’un onduleur triphasé
Qu’est-ce qu’un onduleur triphasé et à quoi sert-il ?
Un onduleur triphasé convertit le courant continu (CC) en courant alternatif triphasé (CA). Je l’utilise principalement dans les applications industrielles pour alimenter des moteurs électriques, des systèmes d’énergie renouvelable ou des équipements nécessitant une alimentation stable et puissante.
Comment un onduleur triphasé convertit-il le courant continu en courant alternatif ?
Il commute des paires d’interrupteurs électroniques, comme des transistors ou des thyristors, de façon cyclique. Chaque paire génère une phase avec un déphasage de 120° par rapport aux autres. Résultat : trois tensions alternatives décalées forment un courant triphasé équilibré.
Comment fonctionne la modulation de largeur d’impulsion dans un onduleur triphasé ?
La PWM ajuste la durée des impulsions de tension pour contrôler précisément la tension et la fréquence en sortie. C’est une technique que je considère essentielle : elle améliore la qualité du signal alternatif produit et réduit les pertes énergétiques.
Quelle est la différence entre un onduleur monophasé et un onduleur triphasé ?
Un onduleur monophasé produit une seule phase de courant alternatif, adapté aux usages domestiques. Un onduleur triphasé en génère trois, décalées de 120°. Il offre une puissance supérieure, une meilleure stabilité et convient aux applications industrielles exigeantes.
Quels sont les composants principaux d’un onduleur triphasé ?
Un onduleur triphasé repose sur des transistors ou thyristors pour la commutation, un bus continu comme source d’énergie, un contrôleur PWM pour piloter les signaux, et des filtres pour lisser la tension de sortie. Chaque composant joue un rôle précis dans la conversion.
